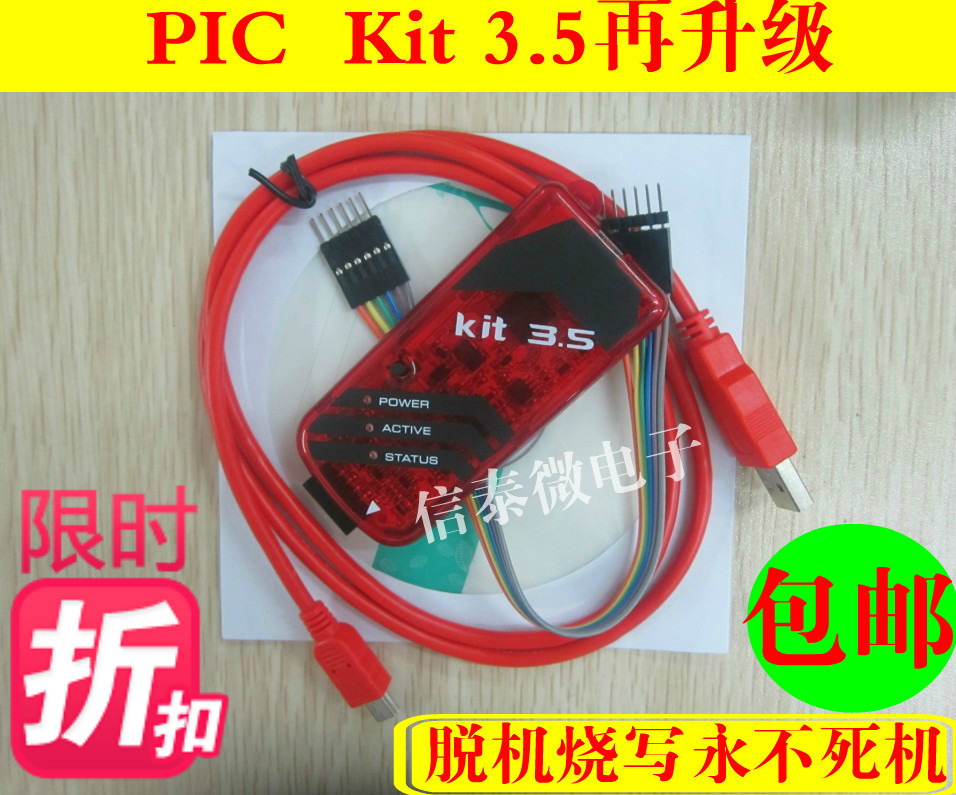

Kit3, Kit3.5, PICkit3.5—PIC programmer, emulator, downloader, burner—comparable to the original

Kit3, Kit3.5, PICkit3.5—PIC programmer, emulator, downloader, burner—comparable to the original

$18.73per piece
Payable from 100 pieces or ⁦$1,000⁩ of goods
Delivery to Algeria priced at checkout1 piece
Buying with soorce
Office in AlgiersA team on the ground for your questions and order follow-up.
Inspection on requestYour items checked in our warehouse before they ship.
Goods paid when you orderShipping is billed afterwards, on the parcel's real weight.
Tracked to your doorEvery step visible in your orders.
Questions? Contact us

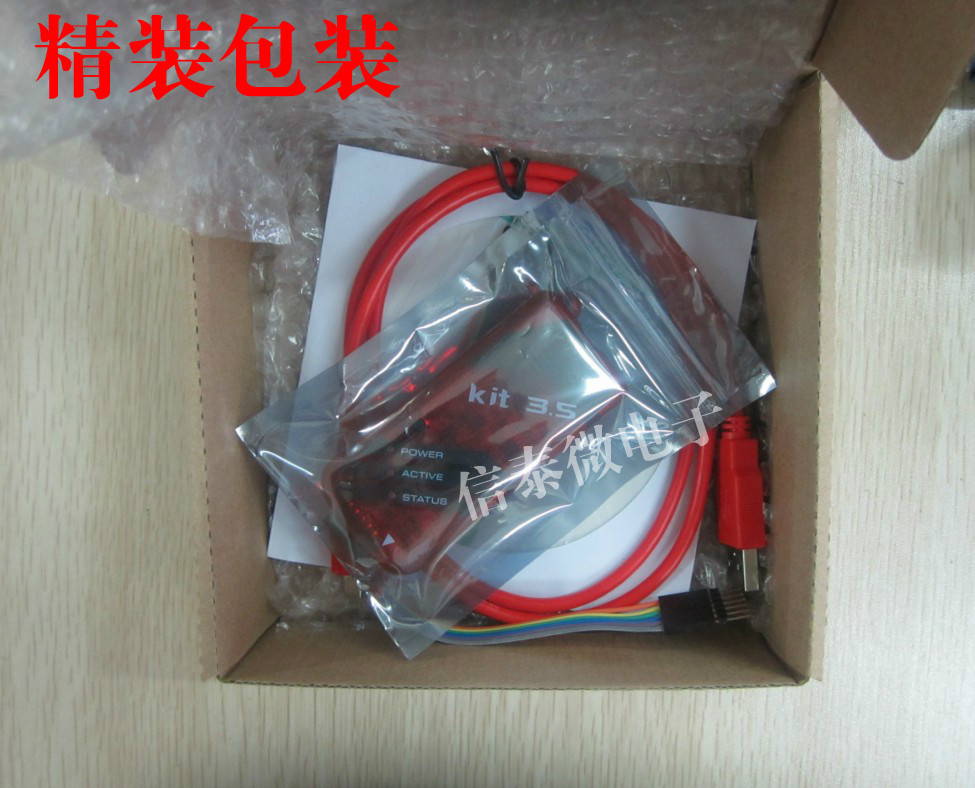

发货清单：（下内容都会真实发货）

1、PIC kit3.5主体（1只，2层板）

2、1.1米红色T型线（USB <--> miniUSB，24/28AWG，64编屏蔽）（1条）

3、6芯ICSP杜邦线（1条）

4、6芯双头插针（2只）

5、DVD光盘（1张）



基本属性

PICkit3是一款可以在线仿真以及下载PIC的开发工具！

  • PICkit3是Microchip为初学者学习、评估、开发 PIC系列MCU而设计的集在线仿真与下载为一体的开发工具

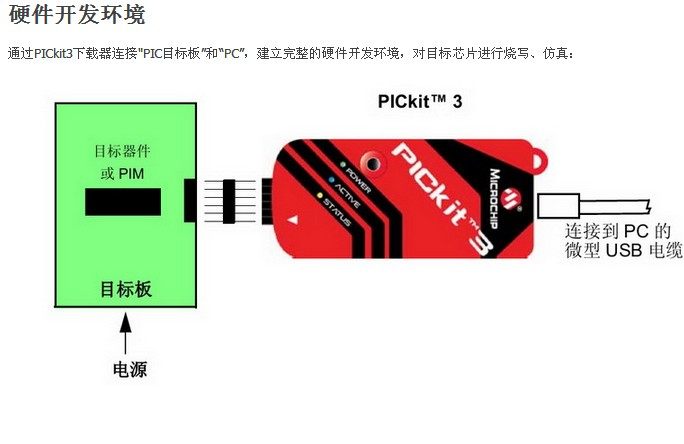

  • PIC系列单片机通过ICSP接口与PICkit3连接

支持的软件

  • 直接支持Microchip官方IDE（集成开发环境软件）MPLAB

支持的器件

  • 支持所有带ICSP接口的PIC系列单片机



对于PICKIT3支持的IC，可以通过 MPLAB IDE v8.92   进行查看

MPLAB IDE v8.92 下载地址：

http://www.topsee.com.cn/download/download167.html

打开软件，configure->select device PICKIT3前面是绿灯的表示支持。



8-bit Devices - PIC10F/12F/16F

  PIC10F/12F/16F5X
  PIC16F6xx
  PIC16F7XX
  PIC16F8XX
  PIC16F9XX
  PIC16F1XXX

8-bit Devices - PIC18F

  PIC18CXX/FXX
  PIC18F1XXX
  PIC18F2XXX/4XXX/6XXX/8XXX
  PIC18FXXJ
  PIC18FXXK

16-bit Devices

  dsPIC30F/33F, PIC24F/H

32-bit Devices
  PIC32MX



功能、性能

  • 编程功能：可烧写FLASH ROM、EEPROM等。
  • 仿真功能：支持全速运行、单步调试、断点调试等各种调试方法。
  • 仿真性能：采用USB接口进行仿真调试，单步调试，断点调试，反应速度快！
  • 编程性能：采用USB接口，进行ICSP下载，下载速度快！

采用USB接口连接PC机

  • PICkit3开发工具内嵌驱动程序，实现高速的USB通信。

与目标板的连接接口

  • PICkit3指定的ICSP标准接口。

固件可升级

日后，Microchip将会推出更多PIC的型号，亦会将新的器件型号添加入ICSP的器件支持列表，当您在未来开发中需要使用最新的型号，升级kit3，升级固件程序，便得以支持新的型号！

升级方式为自动升级，Microchip公司会提供升级程序。

工具说明

  1. PICkit 3 编程器 / 调试器是一款由在 Windows® 平台上运行 MPLAB IDE(v8.20 或更高版本）软件的 PC 控制的简单低成本在线调试器。
  2. PICkit3能够对Microchip的PIC10/12/16/18/24/32、dsPIC30/dsPIC33等几乎全系列PIC的FLASH单片机芯片进行在线编程和调试。并且PICkit3能够对Microchip的KEELOQ HCS系列芯片、MCP250xx CAN系列芯片、EEPROM存储器芯片进行编程。
  3. PICkit3较PICkit2具有仿真稳定,支持型号更多,快捷等优点,能够稳定的支持PIC16 PIC18 PIC24 DSPIC等系列MCU仿真和下载 。

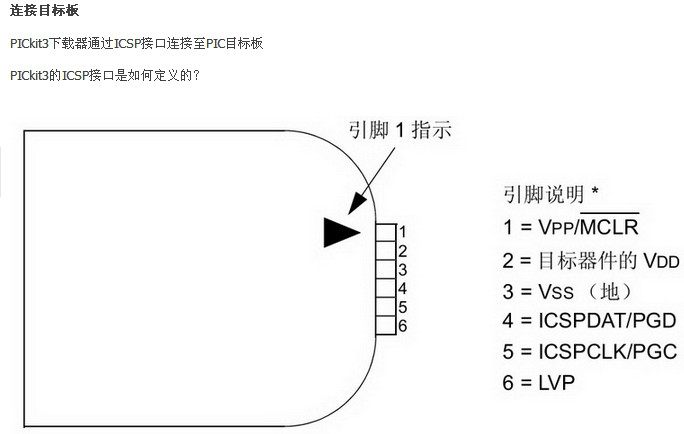

由于PIC的ICSP接口只有一排6PIN连接口，所以PICkit3连接至PIC目标板时需要注意连接的左右方向，请勿插反,以免烧坏PICkit3下载器。

PICkit3的LED指示灯的状态

指示灯具有如下含义:

  • Power:
    • 绿色，在开始上电或与目标板连接时点亮。
  • Active:
    • 蓝色，在PICkit 3 已建立与PC 的通信或发送/ 接收命令时点亮。
  • Status:
    • 绿色，在调试器正常工作（待机）时点亮。
    • 黄色，操作忙时点亮。
    • 红色，调试器失败时点亮。
