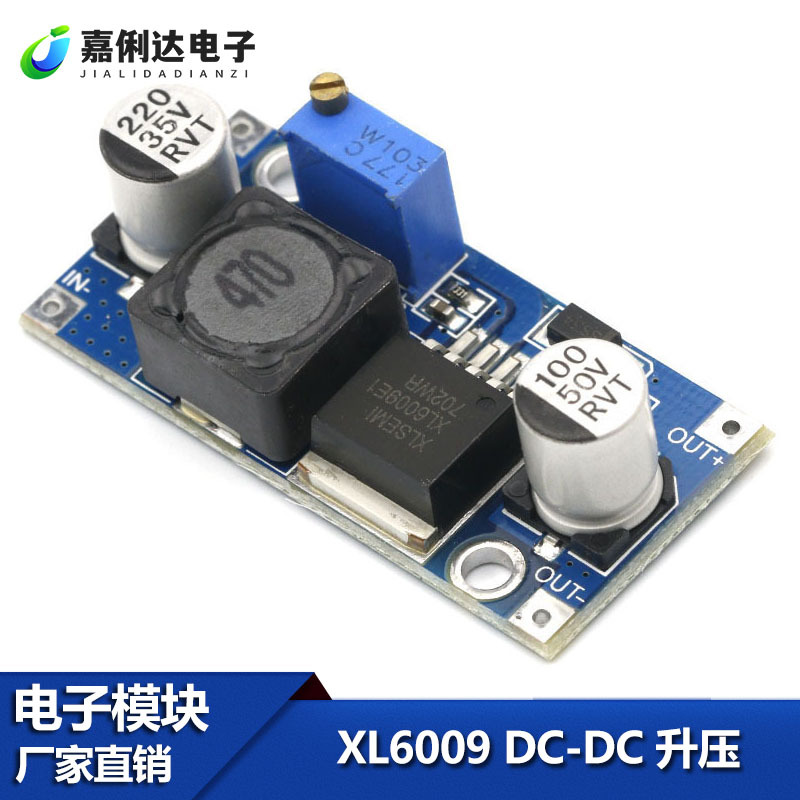

XL6009 DC-DC booster module Power supply module output is adjustable Ultra-LM2577 4A current





● 超宽输入电压3V~32V，最佳工作电压范围是5~32V；

● 超宽输出电压5V~35V；

● 内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）

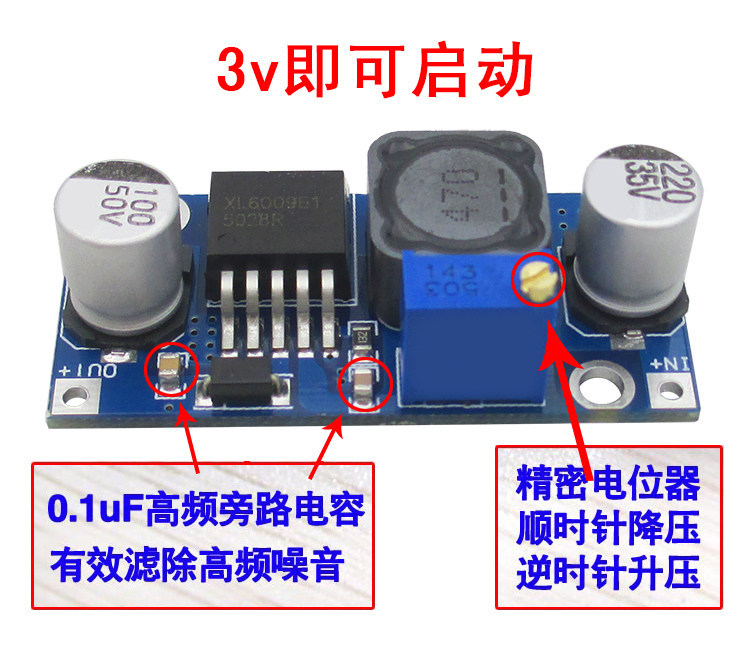

● 超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。（LM2577频率仅50KHz）





技术参数：

型号规格	XL6009 升压模块
模块性质	非隔离升压（BOOST）
整流方式	非同步整流
输入范围	3V~32V
输出范围	5V~35V
输入电流	4A（最大），空载18mA（5V输入，8V输出，空载小于18mA。电压越高，空载电流越大。）
转换效率	<94%（压差越大，效率越低）
开关频率	400KHz
输出纹波	50mV（电压越高，电流越大，纹波越大）
负载调整率	±0.5%
电压调整率	±0.5%
工作温度	-40℃~ +85℃
外形尺寸	43mm * 21mm * 14mm（长*宽*高）

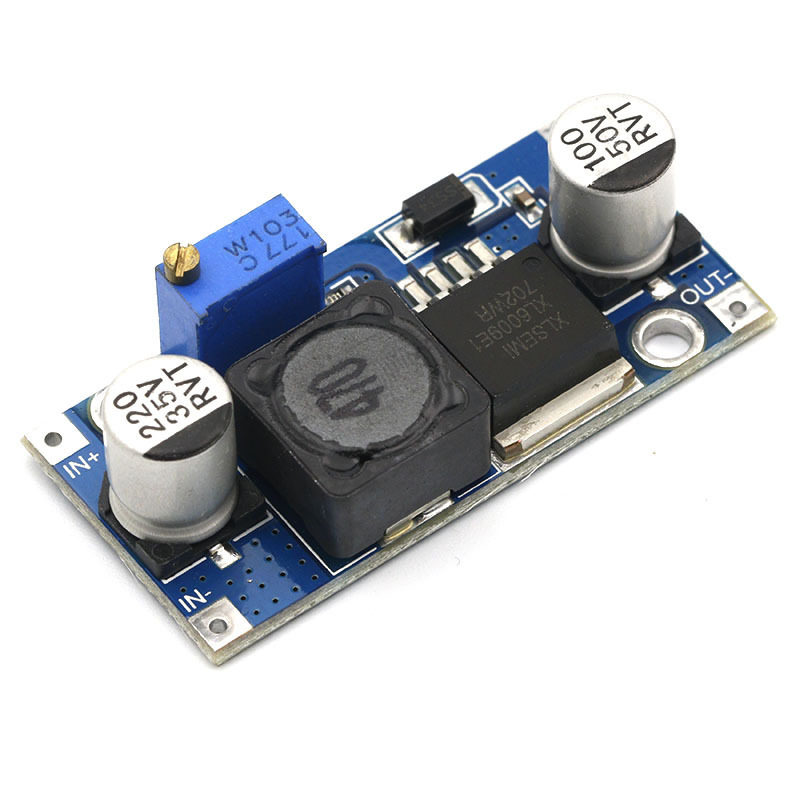

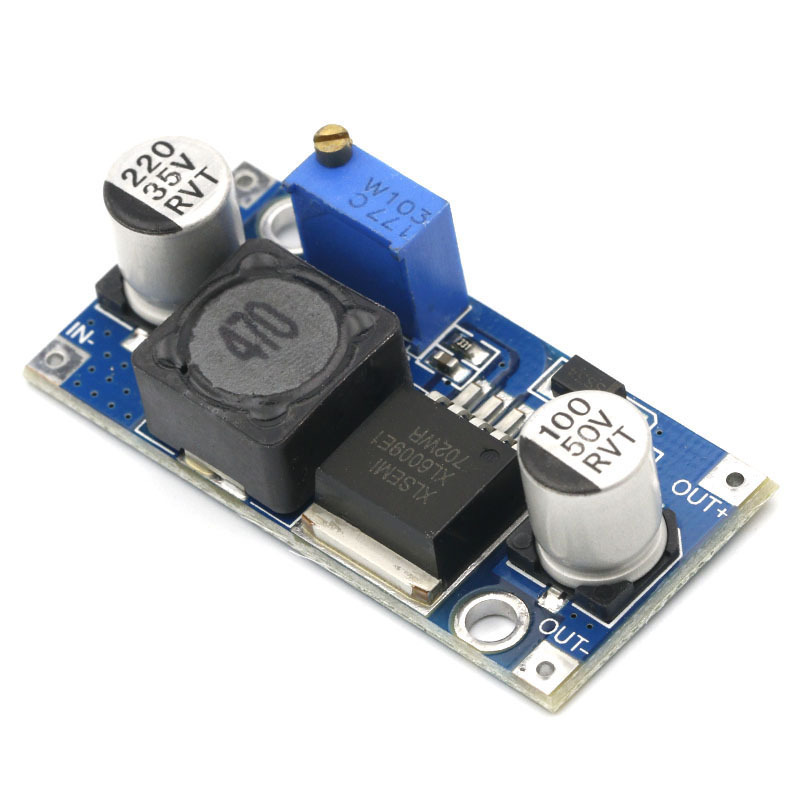

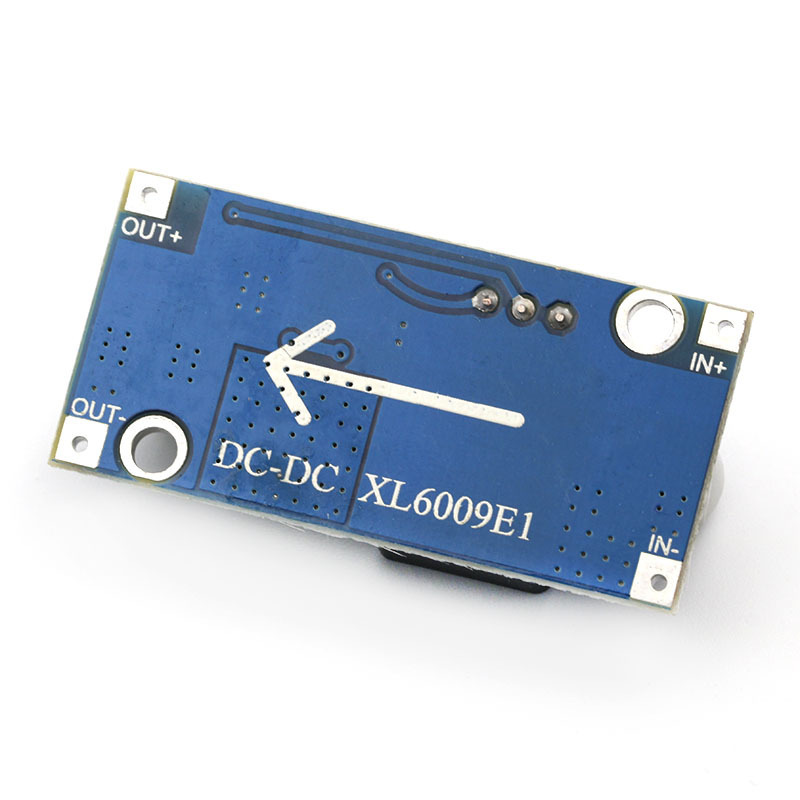

IN+ 输入正极 IN-输入负极!

OUT+输出正极 OUT-输出负极



测试对比样例参考：







  输入3V    输出12V  0.4A     4.8W

Vin*Iin*效率 = Vout*Iout

Vin: 输入电压

Iin: 输入电流

Vout:输出电压

Iout:输出电流

比如：
输入5V，1A
输出10V，0.45A
效率90%
5 * 1 * 90% ＝ 10 * 0.45A
