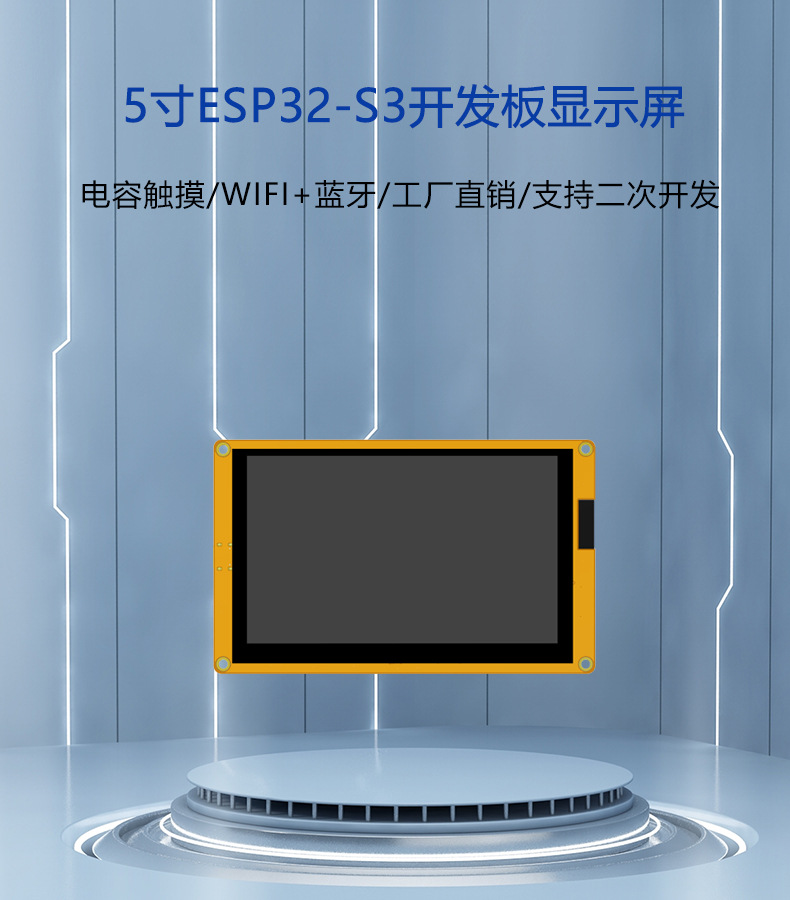

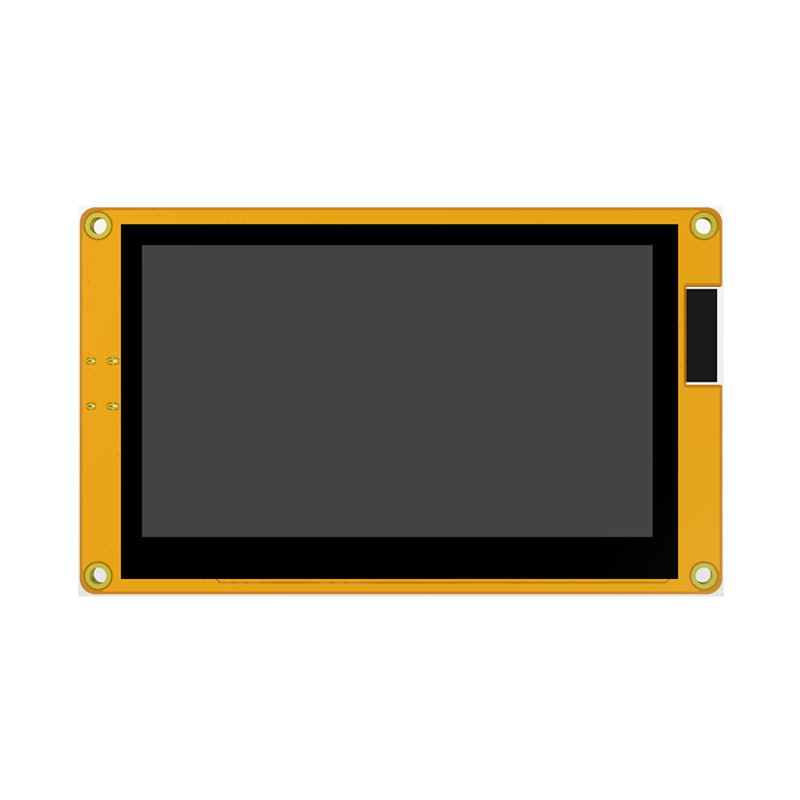

ESP32 S3 Development Board with 5‑inch TFT Display, 800×480 Resolution, Supports Wi‑Fi, Bluetooth, Capacitive/Resistive Touchscreen
$34.06à l'unité
Paiement dès 100 pièces ou $1,000 de marchandise
Livraison en Algérie chiffrée au paiement1 pièce
Bureau à AlgerUne équipe sur place pour vos questions et le suivi de vos commandes.
Inspection sur demandeVos articles contrôlés dans notre entrepôt avant l'envoi.
Marchandise payée à la commandeLa livraison est facturée ensuite, sur le poids réel du colis.
Suivi jusqu'à votre porteChaque étape visible dans vos commandes.
Une question ? Contactez-nous
产品介绍
- 自带ESP32-S3，性能强大，开发方便，开发资源充足
- 5寸彩屏，800x480分辨率，显示色彩丰富（RGB565）
- 接口丰富，方便连接各种外设（SPI、UART等外设）
- 自带电阻触摸屏，方便人机交互
- 标准的TYPE-C接口，方便程序下载和供电
- 自带micro TF卡槽，方便扩展存储
- 自带音频接口，可接喇叭播放音乐
- 提供丰富的示例程序，方便学习
- 提供底层驱动技术支持
产品参数
ESP32主控参数
| 名称 | 参数 |
|---|---|
| 模组 | ESP32-S3 |
| CPU | Xtensa LX7 32 位双核处理器 |
| 主频 | 240MHz（最大） |
| 存储 | 384 KB ROM + 512KB SRAM
+16 KB RTC SRAM + 8M 内置OPI PSRAM + 16M 外接QSPI Flash （N16R8） |
| WIFI | 2.4GHz、802.11b/g/n 模式 |
| 蓝牙 | 蓝牙V5.0 BR/EDR和蓝牙LE标准 |
| 工作电压 | 3.0~3.6(V) |
液晶屏参数
| 名称 | 参数 |
|---|---|
| 屏幕尺寸 | 5inch |
| 屏幕类型 | TN |
| 分辨率 | 800xRGBx480(pixels) |
| 有效显示区 | 108.00(W)x64.80(H) |
| 颜色数目 | 65K(RGB565) |
| 驱动IC | ST7282 |
| 显示接口 | RGB565-16Bit |
| 像素尺寸 | 0.153(H)x0.153(mm) |
| 可视角度 | 6 O ’ CLOCK |
| 背光亮度(典型值) | 450cd/m2 |
| 背光灯类型 | White LED |
| 工作温度 | -20~60(℃) |
| 存储温度 | -30~70(℃) |
其他参数
| 名称 | 参数 |
|---|---|
| SKU | MTR050SC-ESP32-S3 |
| 有效区尺寸 | 5 inch |
| 供电电压 | 5.0V |
| 供电接口 | USB(Type-C) |
| 整机电流(典型值) | 290mA |
| 背光亮度(实际值) | 450cd/m2 |
| 整机功耗(典型值) | 1.45W |
| 触摸屏类型 | 电容触摸屏 |
| 分辨率 | 800x480(pixels) |
| 驱动IC | GT911 |
| 触摸通信接口 | IIC |
| 液晶屏外形尺寸 | 120.7(W)x75.9(H)x4.2(D)(不包含排线和背胶) |
| 触摸屏外形尺寸 | 120.7(W)x75.9(H)(不包含排线和背胶) |
| 模块外形尺寸 | 137(W)x84(H)x13.75(D) |
| 工作温度 | -30~80(℃) |
| 存储温度 | -30~80(℃) |
| 重量（包含包装） | 电容款: 197g |

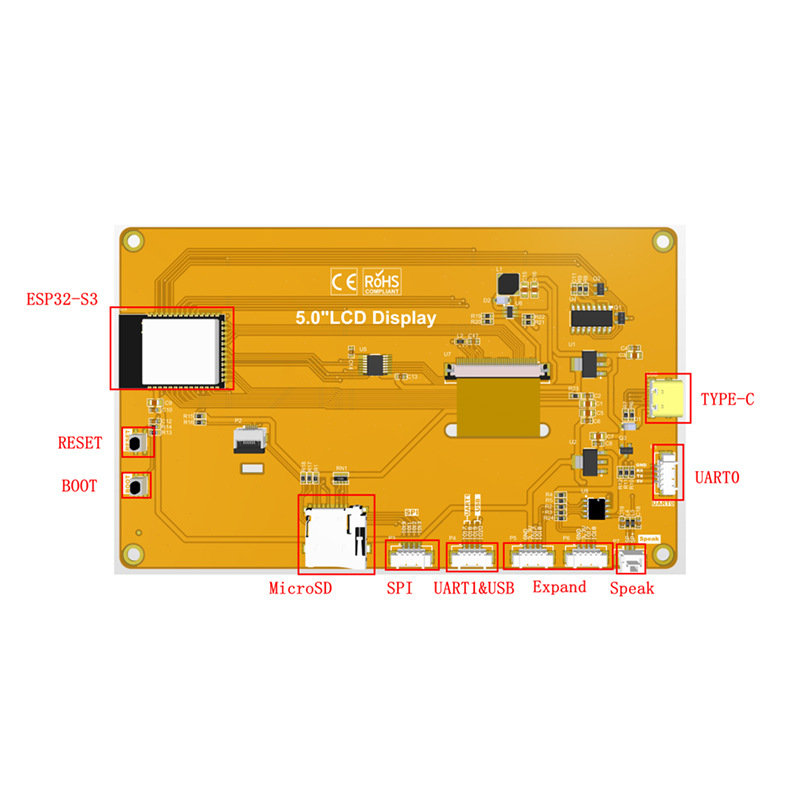

接口定义
接口功能说明
| 接口 | 功能说明 |
|---|---|
| ESP32-S3 | 显示模块主控，控制板载外设和外接外设。 |
| MicroSD卡槽 | 插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。 |
| RGB三色灯 | 包含红、绿、蓝三种颜色的LED灯，只需一个IO控制，用来指示状态。 |
| 串口 | 1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。 |
| 电池接口 | 1.25mm 2P座子，用于接入3.7V聚合锂电池，
通过电池充电管理电路对电池进行充电，也可用于电池供电。 注意接口正、负极。 |
| BOOT按键 | 用于进入下载模式或者按键测试。
按住此按键上电，然后松开可进入下载模式， 或者上电后，按住此按键，再按RESET键， 松开RESET键后，再松开此按键，也可以进下载模式。 不需要进入下载模式时，此按键可做普通按键使用。 |
| TYPE-C接口 | 用于模块供电和下载程序。此接口和模块上的一键下载电路相连，
可实现自动进入下载模式（无需按BOOT键）。 |
| RESET按键 | 用于ESP32主控以及LCD复位，按下后电平复位。 |
| 扩展输入引脚 | 1.25mm 4P座子。引出GPIO2/3/14/21引脚 |
| 喇叭接口 | 1.25mm 2P座子。用于接入喇叭播放音频。 |
| IIC外设接口 | 1.25mm 4P座子。用于外接IIC通信设备，此IIC接口和电容触摸屏共用。可做普通IO使用。 |
ESP32引脚分配
| 板载设备 | ESP32连接引脚 | 板载设备引脚说明 |
|---|---|---|
| 液晶屏 | IO10 | 液晶屏片选控制信号，低电平有效 |
| IO46 | 液晶屏命令/数据选择控制信号
高电平：数据，低电平：命令 |
|
| IO12 | 液晶屏SPI总线时钟信号 | |
| IO11 | 液晶屏SPI总线写数据信号 | |
| IO13 | 液晶屏SPI总线读数据信号 | |
| EN | 液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚） | |
| IO45 | 液晶屏背光控制信号（高电平点亮背光，低电平关闭背光） | |
| 电容触摸屏 | IO16 | 电容触摸屏I2C总线数据信号 |
| IO15 | 电容触摸屏I2C总线时钟信号 | |
| IO18 | 电容触摸屏复位控制信号，低电平复位 | |
| IO17 | 电容触摸屏中断输入信号，发生触摸事件时，输入低电平 | |
| RGB三色灯 | IO42 | 单线RGB三色LED灯，可以根据不同信号分别控制内部的红绿蓝三种灯珠 |
| MicroSD 卡 | IO38 | SD卡SDIO总线时钟信号 |
| IO40 | SD卡SDIO总线命令信号 | |
| IO39/41/48/47 | SD卡SDIO总线数据信号（DATA0~DATA3四根数据线） | |
| 音频 | IO1 | 音频使能信号，低电平使能，高电平禁止 |
| IO4 | 音频I2S总线主时钟信号 | |
| IO5 | 音频I2S总线位时钟信号 | |
| IO6 | 音频I2S总线位输出数据信号 | |
| IO7 | 音频I2S总线左右声道选择信号。高电平：右声道；低电平：左声道 | |
| IO8 | 音频I2S总线位输入数据信号 | |
| 按键 | IO0 | 下载模式选择按键（按住该按键上电，然后松开就会进入下载模式） |
| EN | ESP32-S3复位按键，低电平复位（和液晶屏复位共用） | |
| 串口 | RXD0(IO43) | ESP32-S3串口接收信号（如果不使用串口，可做普通IO使用） |
| TXD0(IO44) | ESP32-S3串口发送信号（如果不使用串口，可做普通IO使用） | |
| 电池 | IO9 | 电池电压ADC值获取信号（输入） |
| 拓展接口 | IO2 | 可做普通IO使用 |
| IO3 | 可做普通IO使用 | |
| IO14 | 可做普通IO使用 | |
| IO21 | 可做普通IO使用 | |
| IIC外设扩展接口 | IO16 | I2C总线数据信号 |
| IO15 | I2C总线时钟信号 |
